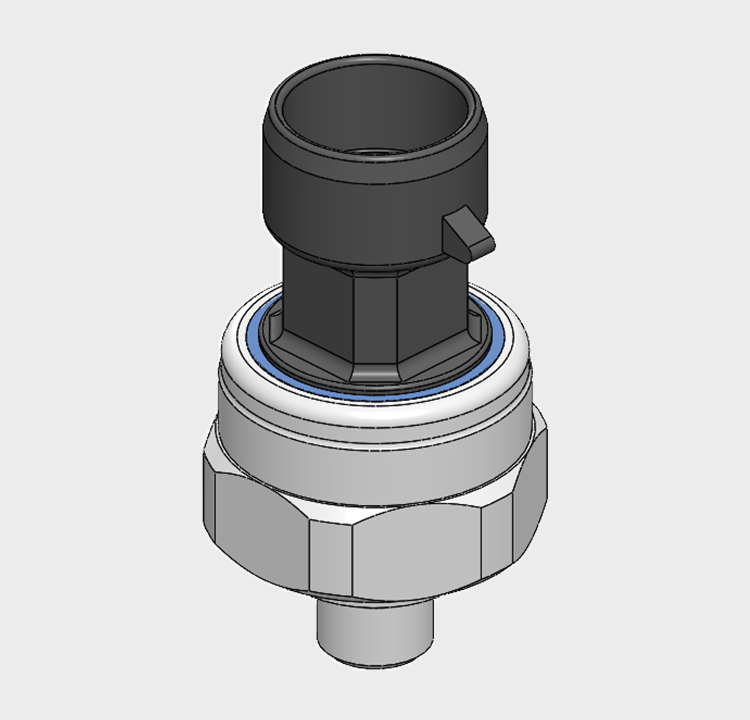

机油压力传感器

Oil Pressure Sensor

机油压力传感器是对车辆发动机的机油压力进行检测的重要装置。

产品特征及优势

OPS可以提供模拟信号或者数字信号。

采用陶瓷电容技术,兼具高精度和优良的稳定性,对几乎所有汽车压力介质均有极佳的兼容性。

0~8MPa范围内,压力量程可定制。

0.5V~4.5V范围内电压输出,提供适当诊断。

防护等级可达到IP69。

接插件及压力接头可定制。

产品作用

机油压力传感器检测的是发动机机油主油道的压力,并将信号传递给ECU,帮助控制发动机正常运转。 当机油压力低于期望值时,仪表上的发动机故障灯和机油灯常亮,发出报警信号。ECU将启用降低发动机转速和功率的保护功能,来调节发动机的转速和功率。

操作
基本原理

机油压力传感器根据感应主油管内介质(机油)压力的变化,导致陶瓷应变膜的变形,使电容值发生改变,通过调理电路,成比例的输出信号。

链接选项

根据客户选择定制连接系统

包装选项

可提供定制包装以满足任何需要,请联系KESENS技术部了解详情。

技术参数
参数
符号
最小值
额定值
最大值
单位
工作温度
T
-40

150
压力测量范围
P
0

8
MPa
电源电压
Vcc
4.75
5
5.25
V
供电电流
Icc


10
mA
额定输出电压
Vout
5

95
%Vcc
过压压力



2*P
MPa
爆破压力



3*P
MPa
过电压



20
V
反向电压

-20


V
整体精度误差
Err

±3

%Fs
压力响应时间
从10%到90%的最输出电压


10
mS
